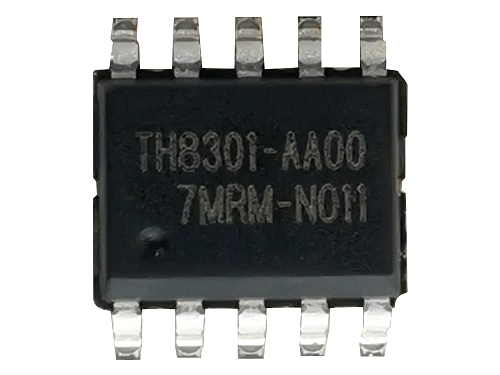

三串锂电池保护芯片TH8301

‍‍3串锂电池保护芯片

多节锂电池保护芯片-TH8301概述

   3串锂电池保护芯片TH8301内置高精度电压检测电路，是用于3节串联锂离子/锂聚合物可充电锂电池保护IC。

  3串锂电池保护芯片 TH8301通过检测各节电池的电压、充放电电流以及环境温度等信息实现电池过充保护、过放保护、放电过

   电流保护、充电过电流保护、温度保护等功能。

   3串锂电池保护芯片TH8301具有极低功耗，在断开负载或电池进入欠压保护时，自动进入休眠模式，功耗极低。大大延长了电

   池组的使用寿命。

多节锂电池保护芯片-TH8301特点

1、低功耗

     空载待机功耗(满电压) ：0.4uA     (典型值)

     休眠模式功耗(欠电压) ：0uA      (典型值)

     正常工作功耗：12uA      (典型值)

2、采用高耐压工艺，最大耐压值 30V

3、无负载时，自动进入休眠模式

4、 NTC充放电温度保护功能

5、支持多种应用结构

6、封装形式：  SSOP-10

7、高精度电压检测功能

8、放电过电流检测功能（检测SENS）

      过电流检测电压1：0.1V ±15mV

      过电流检测电压2：0.3V ±50mV

9、短路检测功能（检测VM）

      短路检测电压：1.5V  ±0.1V

10、 充电过流检测功能

   充电过电流检测电压：-0.075V ±20mV

多节锂电池保护芯片-TH8301应用

1、 锂离子/锂聚合物可充电电池组

2、电动工具、数码产品等

‍‍
